双效外循环蒸发器(浓缩器)
日期:2019-04-28   来源:合肥小牛轻工机械有限公司



设备概述:

双效外循环蒸发器(双效浓缩器)是一种节能型自然循环受热蒸发浓缩设备,可对多种液态物料在真空负压状态下,利用较低的温度进行快速蒸发浓缩,有效提高料液浓度。

设备比较适合一些热敏性的物料低温浓缩以及酒精等有机溶剂的回收,具有节能高效、用途广泛等显著特点。



设备应用范围:

双效外循环蒸发器(双效浓缩器)在生物制药、食品饮料、精细化工、环保工程等众多领域具有广泛应用。

生物制药:各种动物/植物中药材提取液、酶解液、发酵液、糖浆、口服液等蒸发浓缩

食品饮料:各种果蔬汁/果浆、骨头汤、牛奶等乳品、粮食浸泡液、茶叶萃取液等蒸发浓缩

精细化工:洗涤剂、日化产品、化工助剂等各类化工溶液的蒸发浓缩

环保工程:各类工业废水/废液蒸发浓缩处理



设备工作原理:

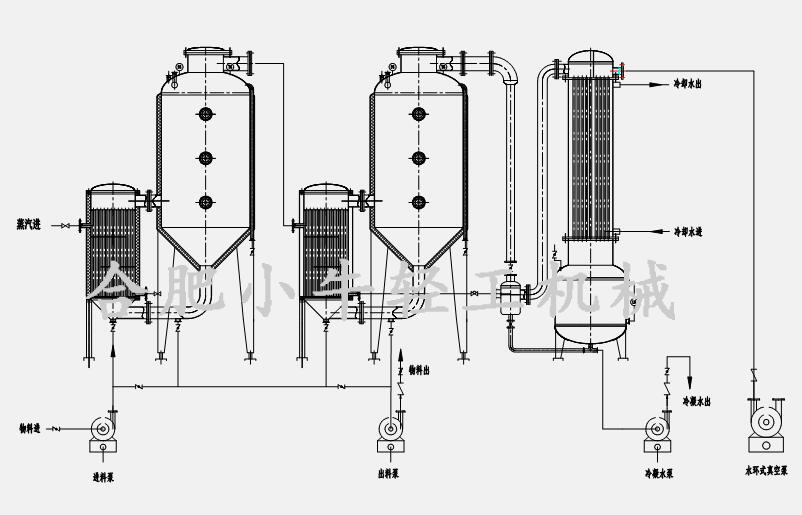

双效外循环蒸发器(双效浓缩器)主要由各效加热器、各效分离器、冷凝器、冷凝液罐、真空泵、料液泵、阀门管路系统、电控系统组成。设备在运行,料液进入分离器及加热器的管程锅炉蒸汽进入一效加热器的壳程,料液在真空状态下沸点降低,当受热到一定温度后沸腾,并从喷射管喷入分离器,进行快速蒸发和汽液分离,未被蒸发的料液从底部循环管回到加热器再喷入分离器,形成循环由一效加热器产生的二次蒸汽进入效加热器作为加热介质,得到热能充分利用,从而实现节能效果。二效蒸发器内的物料运动状态与一效同理,当料液缩到一定的程度,经取样确定合格后即可出料。而产生的二次蒸汽进入冷凝器壳程,被管程内的冷却循环水换热冷凝成液,进入冷凝水收集罐,最后排出



主要特点:

1.设备采用外加热自然循环与真空负压蒸发相结合的方式,蒸发速度快

2.真空低温浓缩,非常适用于一些热敏性的物料蒸发浓缩,防止温度升高破坏有效成分;

3.二次蒸汽得到利用,有效节省运行能耗,降低运行成本;

4.相比于降膜蒸发器等其他形式的蒸发器,该设备投资成本相对较低;

5.适用范围广泛,可用于不同行业领域不同料液的蒸发浓缩;

6、设备由304316L不锈钢制作,干净卫生、美观耐用;

7、设备性能稳定、操作简单、清洗方便。



双效外循环蒸发器(双效浓缩器)型号规格:

型 号

XN-WXH02/500

XN-WXH02/1000

XN-WXH02/2000

XN-WXH02/3000

水份蒸发量

0.5t/h

1t/h

2t/h

3t/h

蒸发温度

55-70℃

真空度

-0.05—0.08

蒸汽压力

<0.25mpa< p="">

蒸气耗量

350kg/h

700kg/h

1500kg/h

2200kg/h

浓缩比

1.2-1.3

注:本表格内数据仅供参考,具体请以我司根据用户工艺要求详细设计参数为准。
