设备概述：

  合肥小牛多功能中药提取罐是一种常用的浸出提取设备，该设备可用常压、微压、水煎、温浸、热回流、强制循环渗漉等提取方式进行中药材的提取及有机溶媒回收等工艺操作，在生物制药、保健食品、功能饮料、日用化工等领域具有广泛应用。特别适合对植物根茎叶果类中药材的煎煮提取，具有效率高、设备利用率高、操作方便等优点。

提取工艺原理：

  提取是指使用一定溶剂、方法和设备将药材中的可溶性成分转移到溶剂中的过程，实质上是溶质由药材固相转移到液相中，是溶质转移的过程。溶剂一般指水或乙醇，根据生产规模、溶剂种类、药材性质及所制的剂型可采用不同的提取方法。提取方法和形式有水提、醇提、动态提取、静态提取等。提取过程即药材煎煮的过程，中草药浸泡在水或酒精溶剂中，采用外部热源进行加热煎煮，经过一定时间，将有效成份提取出来。因中草药形状和有效成份提取的难易程度不一，需要煎煮的时间长短也随之不同，投料量建议不超过中药提取罐容积的三分之二为宜。

系统结构组成：

  多功能中药提取罐系统主要包括提取罐主罐、冷凝器、冷却器、除沫器、油水分离器、过滤器、药液泵、管路系统、控制系统、设备平台几部分。

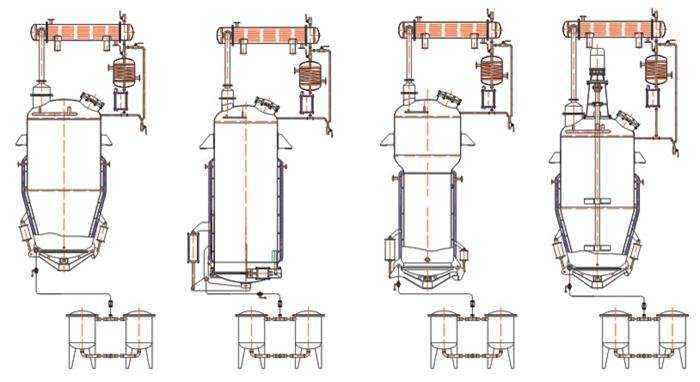

提取罐：中药提取罐主要形式有正锥式、蘑菇式和直筒式，其中正锥式应用最为广泛。容积有0.1m³~10m³可定制，采用304或316L不锈钢制作，内外精细抛光，符合新版GMP要求。设备为内罐、夹层、保温层三层结构，夹层内通入蒸汽或导热油间接性给内罐的物料传热，耐高温保温层有效减少热损失的同时也避免了操作人员烫伤事故的发生。可根据生产工艺需要，配置搅拌器，作动态提取。气缸控制自动出渣门，出料方便彻底。

冷凝器：可对提取过程中产生的蒸汽进行冷凝成液相，以便回流至提取罐内，以及溶剂的回收。

冷却器：对冷凝液与溶媒进行冷却。

除沫器：用来消除煎煮中药时产生的泡沫，并防止蒸汽中的药渣进入冷凝器。

油水分离器：二次蒸汽通过冷凝、冷却后，回收液进入油水分离器进行油水分离，以获得需要的芳香油。

过滤器：对提取液进行初步过滤，有效滤除明显药渣。

药液泵：用于料液的强制循环渗漉以及出液。

管路系统：采用卫生级阀门管件，将各部件进行连接，形成一整套提取系统。

控制系统：对系统内的动力单元进行控制，操作简单方便。

设备平台：用于设备的承重及人员操作。
